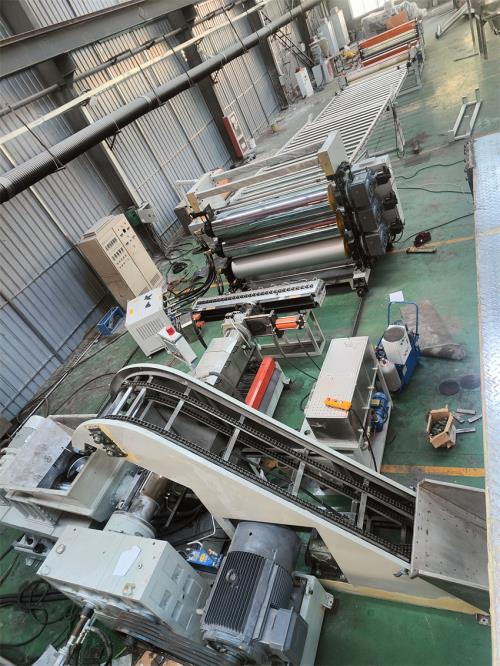

POE片材生產線_JDL_POE片材生產線 三輥壓光機JDL-1800 《一套》1、機架采用型鋼焊接而成,有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成,各安裝面均經過機械加工,以確保安裝精度。形式:直立式2、減速箱、電動機本機采用輥筒獨立傳動,每個輥筒軸端均配有一傳動減速箱,傳動平穩、噪音低、效率高,結構緊湊。電動機采用伺服交流電機,功率:2.9kw×3臺;三輥線速度為0-6米分鐘3) 輥筒1) 輥筒直徑:上輥φ500mm /中輥φ500mm/(花紋)下輥φ500mm(花紋)輥面寬度1800mm2) 輥筒控溫水進出口徑:11/4”輥筒圓度:0.005mm,
輥筒同軸度:φ0.012mm,輥筒表面粗糙度:Ra0.025μm,輥筒外圓表面淬硬HRC55~60,淬硬深度3~5mm;輥筒表面鍍硬鉻,t=0.08~0.103) 輥筒壁厚:35mm,輥筒軸承組:采用耐高溫雙列圓柱滾子調心軸承,軸承座:結構為剖分式,以便快速更換輥筒。上蓋上開潤滑孔,方便維護。4、輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。微調為手動,并兩端可單獨調節,調節范圍0-70mm,2) 輥筒間隙調整采用絲桿結構,手動微調,微調范圍:1-5mm,5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成, 傳動電機功率:0.37kw,采用雙級減速器傳動,移動平穩,亦可手動微調2) 二輥前后移動導軌要求長度為:1500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲(五)輥筒控溫裝置(三組/套)模溫機 1) 輥筒的控溫由水溫控制箱來完成,最高控制油溫90℃ 2)水泵泵電機功率:1.5kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,(六)冷卻牽引切邊裝置1) 牽引電機功率:

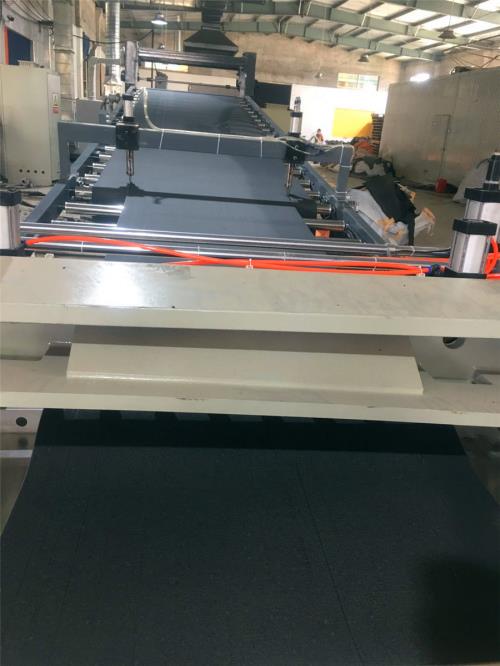

1.5kw, 壓輥為橡膠輥,主動輥為橡膠輥牽引 牽引輥直徑:φ150mm牽引被動輥有效提升距離為:50mm 2) 托架總長6米.,分兩段,方管結構。過渡冷卻輥材質:φ63不銹鋼,輥面寬度1900mm3) 兩側兩把切刀可有效切除廢料,使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度(七)JDL-1800剪板機1) 最大剪板寬度:1800mm.最大厚度:6mm,剪切速度,60次/分。剪板方式:機械剪板,電機功率2.2kw(定制) 2)平下料平臺1800×2000mm,上門鋪不銹鋼
