雙螺桿片材生產線:品質與效率并存的最佳選擇
雙螺桿片材生產線:品質與效率并存的最佳選擇
詳細內容

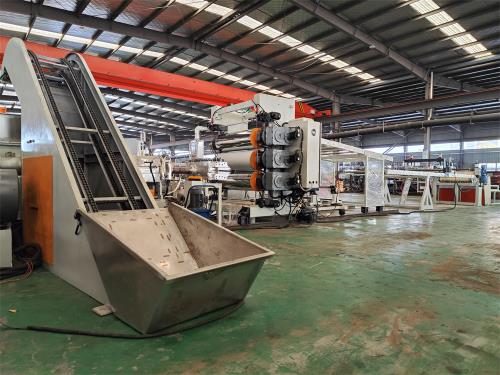

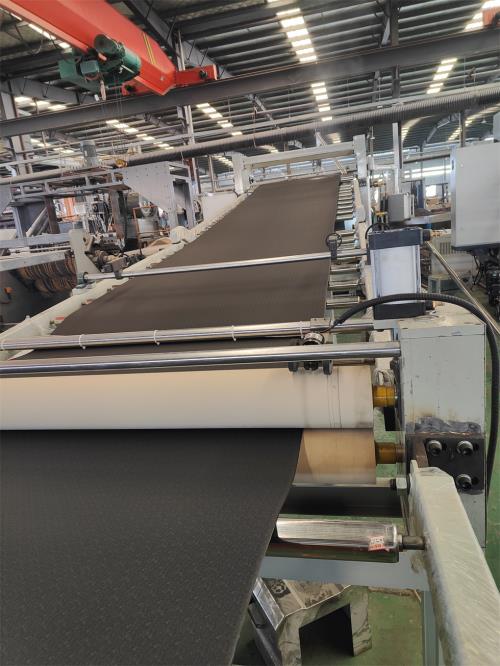

雙螺桿片材生產線:品質與效率并存的最佳選擇JDL-75D雙螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:螺旋上料機---單螺桿計量式喂料——-JDL-75D雙螺桿擠出機---——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置-----計米器------在線剪板機------下料平臺-------主機采用:PLC控制Ⅲ、加工物料:TPE TPR片材 要 求:制品寬度:1500mm 制品厚度:2-4m產 能:10噸/24小時
注意事項:取決于客戶的配方、工藝、生產條件設備特點:這套設備是環保型;整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品,雙螺桿片材生產線:品質與效率并存的最佳選擇(發明專利號:CN201911312134.6)1.最大好處:主機0水排放;無水污染;環保好過2.齒輪箱冷卻采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住,導致齒輪箱損壞3.主機水箱冷卻系統采用:采用環保冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,4.真空泵采用環保冷卻系統(環保型:發明專利號:CN201911312115.3)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統,5.節能:普通筒體筒體冷卻;例如:第5區溫度超高;這是電子閥導通;第5區冷卻回水就會影響第六區和第四區的溫度下降;就會導致第四六區加溫;這種情況會一直循環出現;導致電費浪費;我們現在采用環保型就徹底解決這個問題;加我們委托第三方開發溫控模塊,溫控加熱系統比同類設備節能:10-20%電費,就是每噸能為客戶節省電費15元,每年大概能節約電費4-5萬6.雙螺桿齒輪箱采用高扭:D型齒輪箱二. 技術配置(一)單螺桿喂料系統1)單螺桿喂料機; 電機功率:1.5kw;
“三晶或羅賓康”變頻調速器;2)螺旋上料機,電機功率:1.5KW,管道直徑:110mm,與料斗采用料位器控制(二)JDL-75D雙螺桿擠出機 1、D型高扭矩減速箱高扭減速箱,雙螺桿片材生產線:品質與效率并存的最佳選擇減速及扭矩分配部分合為一體,結構緊湊;輸出軸轉速:800rpm;輸入軸轉速:1480rpm;滾針軸承選擇日本“IKO”,軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承;齒輪采用優質合金材料,精度按ISO1328-1995圓柱齒輪精度制造,齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整,保證齒輪強度,齒向載荷均勻,強度高,噪音低,振動低;潤滑油型號為:150#中負荷齒輪油(油品需客戶自購) 2)減速箱冷卻系統;油泵功率:1.1kw;采用環保風冷卻系統(環保型:發明專利號:CN201911312134.6)不需要接外循環水冷卻,不用徘外水;采用閉環循環系統3、主機1)四級交流電機;功率:132kw;“猛特”電機“三晶或羅賓康”變頻調速器4、螺桿:特殊螺桿1)直徑:φ71mm;長徑比48:1;螺桿為積木式結構;分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊;螺桿組件串聯式排列組合;2)芯軸:采用高韌性、高抗彎、雙螺桿片材生產線:品質與效率并存的最佳選擇高強度的優質合金鋼40CrNiMoA,調質硬度HB300-350;螺紋元件與芯軸為漸開線聯接;強度高,承載負荷大,拆裝組合方便;
